ГОСТ 7796-70
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 16 | 45 | 144324 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 12 | 40 | 157981 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 16 | 38 | 140759 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 10 | 45 | 102483 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 16 | 65 | 134749 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 16 | 65 | 165778 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 20 | 50 | 162533 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 7796-70 | 20 | 65 | 156744 |
Болты ГОСТ 7796-70 с шестигранной уменьшенной головкой применяются в монтаже дорожных ограждений и металлоконструкций.

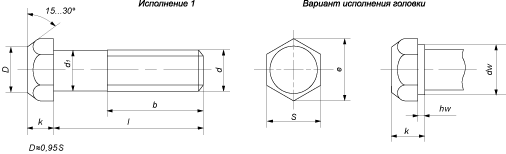

Схема стандарта ГОСТ 7796-70
Аналоги ГОСТ 7796-70
| Стандарт | Отличия |
|---|---|
| ГОСТ 7808-70 | Отличие в классе точности изготовления. Класс точности: B - ГОСТ 7796-70; A - ГОСТ 7808-70 |
Таблица размеров болтов ГОСТ 7796-70
|
Параметры болта |
Номинальный диаметр резьбы, d |
||||||||||||||
|
М8 |
М10 |
М12 |
M14 |
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
||
|
Шаг резьбы, P |
крупный |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
мелкий |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 |
|
|
Размер под ключ, S |
12 |
14 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
50 |
60 |
70 |
|
|
Диаметр , d1 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Высота головки, k |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
15 |
17 |
20 |
23 |
26 |
|
|
Диаметр описанной окружности e, не менее |
13,1 |
15,3 |
18,7 |
20,9 |
23,9 |
26,2 |
29,6 |
33 |
35 |
39,6 |
45,2 |
55,4 |
66,4 |
76,9 |
|
|
hw, не менее |
0,15 |
0,15 |
0,15 |
0,15 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,25 |
0,25 |
|
|
dw, не менее |
10,5 |
12,5 |
15,5 |
17,2 |
20,1 |
22 |
24,8 |
27,7 |
29,5 |
33,2 |
38 |
46,6 |
55,9 |
64,7 |
|
|
Длина резьбовой части, b |
L ≤ 125 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
- |
- |
|
125 < L ≤ 200 |
- |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
84 |
96 |
108 |
|
|
L > 200 |
- |
- |
49 |
53 |
57 |
61 |
65 |
69 |
73 |
79 |
85 |
97 |
109 |
121 |
|
Все параметры в таблице указаны в мм.
1 января 1991 года в ГОСТ 7796-70 было внесено изменение, предусматривающее возможность изготовления размеров М12, М14, М16, М24 со следующими изменениями в параметрах при неизменности остальных:
|
Параметры болта |
Номинальный диаметр резьбы d |
|||
|
М12 |
M14 |
M16 |
М24 |
|
|
Размер под ключ, S |
16 |
18 |
21 |
34 |
|
Диаметр описанной окружности e, не менее |
17,6 |
19,9 |
22,8 |
37,3 |
|
dw, не менее |
14,5 |
16,5 |
19,2 |
31,4 |
При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры, а также вес таких изделий.
Масса болтов ГОСТ 7796-70
Вес размером М12, М14, М16, М24 указан в соответствии с параметрами их производства без изменений 1 января 1991 года.
|
Длина болта l, мм |
Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d |
|||||||||||||
|
М8 |
М10 |
М12 |
M14 |
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
|
|
10 |
8,458 |
13,57 |
||||||||||||
|
14 |
9,91 |
15,85 |
25,09 |
|||||||||||
|
16 |
10,64 |
16,99 |
26,73 |
35,04 |
||||||||||
|
20 |
12,09 |
19,26 |
30,01 |
39,52 |
58,75 |
|||||||||
|
25 |
13,9 |
22,11 |
34,11 |
45,11 |
66,12 |
84,95 |
111,5 |
|||||||
|
30 |
15,94 |
24,95 |
38,21 |
50,71 |
73,49 |
94,21 |
123 |
156,5 |
||||||
|
35 |
17,91 |
28,17 |
42,59 |
56,3 |
80,86 |
103,5 |
134,6 |
170,5 |
205,6 |
279 |
||||
|
40 |
19,88 |
31,25 |
47,03 |
64,56 |
88,23 |
112,7 |
146,1 |
184,5 |
222,2 |
300,2 |
400,7 |
|||
|
45 |
21,86 |
34,34 |
51,48 |
70,6 |
96,26 |
122 |
157,7 |
198,5 |
238,8 |
321,3 |
426,8 |
|||
|
50 |
23,83 |
37,42 |
55,92 |
76,65 |
104,2 |
132,2 |
169,2 |
212,6 |
255,4 |
342,5 |
452,8 |
712,6 |
||
|
55 |
25,81 |
40,51 |
60,36 |
82,7 |
112,1 |
142,2 |
181,9 |
226,6 |
272 |
363,7 |
478,9 |
750,3 |
1124 |
|
|
60 |
27,78 |
43,59 |
64,8 |
88,74 |
120 |
152,2 |
194,3 |
242,6 |
288,6 |
384,9 |
504,9 |
787,9 |
1175 |
|
|
65 |
29,76 |
46,68 |
69,25 |
94,79 |
127,8 |
162,2 |
206,6 |
257,5 |
307,4 |
406 |
531 |
825,5 |
1226 |
1729 |
|
70 |
31,73 |
49,76 |
73,69 |
100,8 |
135,8 |
172,2 |
218,9 |
272,4 |
325,2 |
429,5 |
557 |
863,2 |
1278 |
1796 |
|
75 |
33,71 |
52,85 |
78,13 |
106,9 |
143,7 |
182,2 |
231,3 |
287,4 |
342,9 |
452 |
585,6 |
900,8 |
1329 |
1863 |
|
80 |
35,68 |
55,93 |
82,57 |
112,9 |
151,6 |
192,2 |
243,6 |
302,3 |
360,7 |
474,4 |
613,4 |
938,4 |
1380 |
1930 |
|
85 |
37,65 |
56,02 |
87,02 |
119 |
159,4 |
202,2 |
256 |
317,2 |
378,5 |
496,9 |
641,1 |
976 |
1432 |
1998 |
|
90 |
39,63 |
62,1 |
91,46 |
125 |
167,4 |
212,2 |
268,3 |
332,2 |
396,2 |
519,4 |
668,9 |
1018 |
1483 |
2065 |
|
95 |
41,6 |
65,19 |
95,9 |
131,1 |
175,2 |
222,2 |
280,6 |
347,1 |
414 |
541,9 |
696,7 |
1059 |
1534 |
2132 |
|
100 |
43,58 |
68,27 |
100,3 |
137,1 |
183,1 |
232,2 |
293 |
362 |
431,8 |
564,4 |
724,4 |
1098 |
1586 |
2199 |
|
105 |
71,36 |
104,8 |
143,2 |
191 |
242,1 |
305,3 |
377 |
449,6 |
586,9 |
752,2 |
1138 |
1645 |
2266 |
|
|
110 |
74,44 |
109,2 |
149,2 |
198,9 |
252,1 |
317,7 |
391,9 |
467,3 |
609,4 |
780 |
1178 |
1699 |
2332 |
|
|
115 |
77,52 |
113,7 |
155,3 |
206,8 |
262,1 |
330 |
406,8 |
485,1 |
631,9 |
807,7 |
1218 |
1753 |
2409 |
|
|
120 |
80,61 |
118,1 |
161,3 |
214,7 |
272,1 |
342,3 |
421,8 |
502,9 |
654,4 |
835,5 |
1258 |
1808 |
2480 |
|
|
125 |
73,7 |
122,6 |
167,4 |
222,6 |
282,1 |
354,7 |
436,7 |
520,6 |
676,8 |
863,3 |
1298 |
1863 |
2550 |
|
|
130 |
86,78 |
127 |
173,4 |
230,5 |
292,1 |
367 |
451,6 |
538,4 |
699,3 |
891 |
1338 |
1917 |
2623 |
|
|
140 |
92,94 |
135,9 |
185,5 |
246,3 |
312,1 |
391,7 |
481,5 |
574 |
744,3 |
946 |
1418 |
2026 |
2765 |
|
|
150 |
99,11 |
144,8 |
197,6 |
262,1 |
332,1 |
416,4 |
511,3 |
609,5 |
789,3 |
1002 |
1498 |
2135 |
2907 |
|
|
160 |
105,3 |
153,6 |
207,7 |
277,9 |
352,1 |
441,1 |
541,2 |
645 |
834,3 |
1058 |
1578 |
2244 |
3049 |
|
|
170 |
111,4 |
162,5 |
221,8 |
293,7 |
372,1 |
465,7 |
571 |
680,6 |
879,3 |
1113 |
1658 |
2353 |
3191 |
|
|
180 |
117,6 |
171,4 |
233,9 |
309,5 |
392,1 |
490,4 |
600,9 |
716,1 |
924,3 |
1169 |
1738 |
2461 |
3333 |
|
|
190 |
123,8 |
180,3 |
246 |
325,3 |
412,1 |
515,1 |
630,8 |
751,6 |
969,2 |
1224 |
1818 |
2570 |
3475 |
|
|
200 |
130 |
189,2 |
258 |
341,1 |
432,1 |
539,8 |
660,7 |
787,2 |
1014 |
1280 |
1898 |
2679 |
3618 |
|
|
220 |
207 |
282,2 |
372,7 |
472 |
589,1 |
720,4 |
858,2 |
1104 |
1391 |
2058 |
2897 |
3902 |
||
|
240 |
224 |
306,4 |
404,3 |
512 |
638,5 |
780,1 |
929,4 |
1194 |
1502 |
2218 |
3115 |
4186 |
||
|
260 |
245,5 |
330,6 |
435,9 |
552 |
687,6 |
839,9 |
1000 |
1284 |
1613 |
2378 |
3332 |
4471 |
||
|
280 |
354,8 |
467,5 |
592 |
737,2 |
899,5 |
1072 |
1374 |
1724 |
2538 |
3550 |
4755 |
|||
|
300 |
378 |
499 |
632 |
786,6 |
959,3 |
1143 |
1464 |
1835 |
2698 |
3768 |
5039 |
|||
Дополнительную информацию о технических характеристиках болтов ГОСТ 7796-70 можно получить у менеджеров нашей компании.
Где купить болты ГОСТ 7796-70 в Казани?
Все позиции, представленные в разделе «Болты ГОСТ 7796-70», можно заказать с доставкой на официальном сайте СТРОЙМЕТИЗ. После совершения онлайн-платежа мы быстро привезем Ваш заказ по нужному адресу.
Купить шестигранные болты ГОСТ 7796-70 у нас могут частные лица и организации, оптом или в розницу. Мы работаем напрямую с отечественными производителями или официальными представителями зарубежных брендов. У нас широкий ассортимент и выгодные цены. Предлагаем удобные способы оплаты и доставку.
