Описание
Болты DIN 444 — это откидные болты с проушиной на головке, предназначенные для создания подвижных, шарнирных, поворотных и быстроразъемных соединений. Закрытая форма кольца обеспечивает надежную фиксацию ответных деталей и удобный монтаж в шарнирных, натяжных и регулируемых узлах. Болты применяются совместно с гайками, шайбами и, при необходимости, стопорными элементами.
Применение
Болты DIN 444 используются для:
- монтажа в резьбовое отверстие или фиксации с помощью гайки, контргайки либо шплинта;
- установки через анкер с внутренней резьбой в бетон для последующего крепления конструкций;
- продевания тросов, кабелей и воздушных коммуникаций через проушину;
- создания шарнирного соединения в паре с осевым пальцем;
- установки крепежных штифтов при сборке станков, машин и оборудования;
- быстрой регулировки усилия затяжки в зажимных приспособлениях.
ВАЖНО: Болты DIN 444 не следует путать с рым-болтами. Это разные виды крепежа с разным назначением. Рым-болты предназначены для подъема и перемещения грузов.
Аналоги
- ГОСТ 14724-69
- ГОСТ 14725-69
- ГОСТ 3033-79

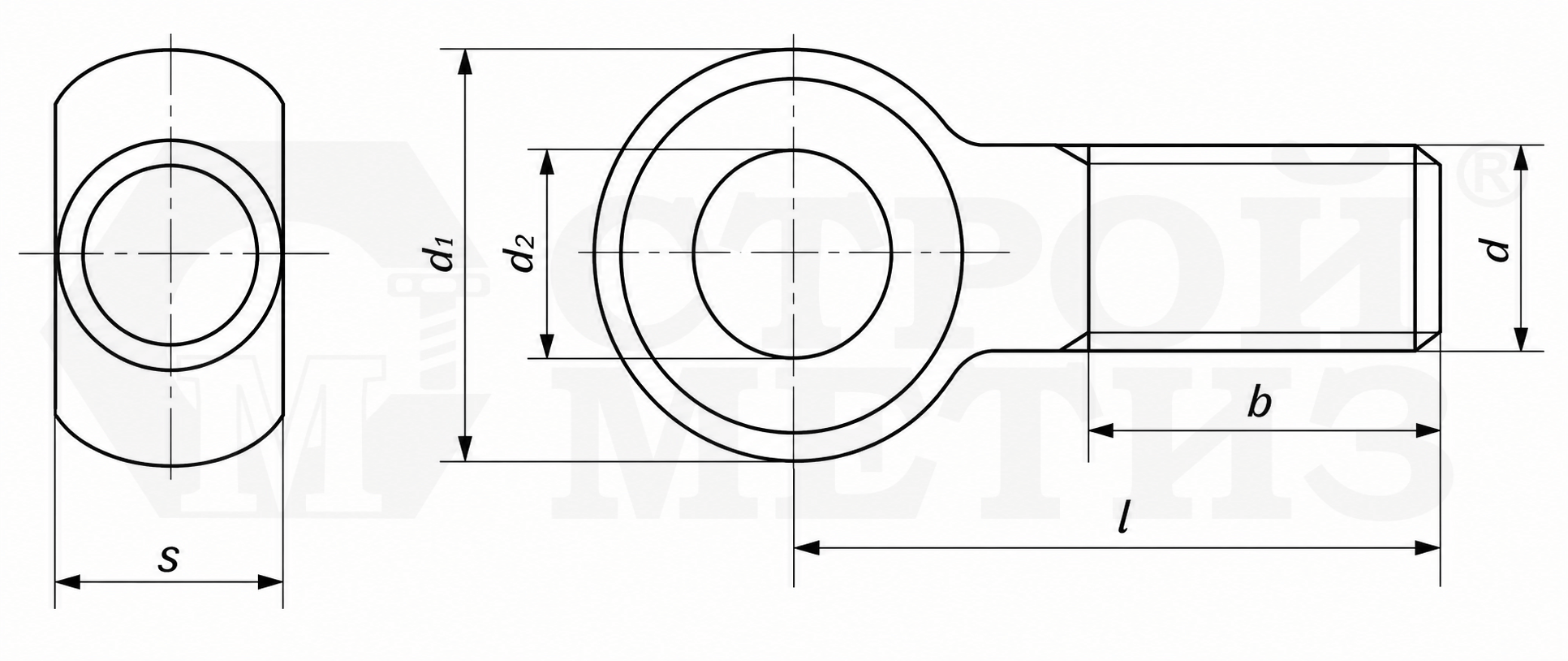

Размеры
Болты выпускаются в диаметрах М5–М39. При выборе учитывайте диаметр резьбы, материал и тип покрытия. Стоит также учесть, что длина болта DIN 444 измеряется от конца стержня до середины проушины.
| Параметр |
Номинальный диаметр d |
| М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М24 |
М27 |
М30 |
М33 |
М36 |
М39 |
| Шаг резьбы P, мм |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3 |
3,5 |
3,5 |
4 |
4 |
| Высота резьбовой части b, не менее |
16 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
60 |
66 |
78 |
84 |
90 |
| Внешний диаметр кольца d1, мм |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
| Внутренний диаметр кольца d2, мм |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
24 |
27 |
30 |
32 |
35 |
| Ширина кольца s, не более |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
38 |
41 |
46 |
| Длина болта l, мин., мм |
30 |
35 |
40 |
45 |
55 |
70 |
100 |
100 |
120 |
150 |
150 |
160 |
160 |
| Длина болта l, макс., мм |
80 |
90 |
140 |
150 |
260 |
260 |
260 |
260 |
300 |
300 |
300 |
300 |
300 |
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.
Монтаж
Перед установкой убедитесь, что болт соответствует требованиям задачи по размеру, материалу, исполнению и допустимой нагрузке.
Болт устанавливается в подготовленное отверстие и затягивается с использованием гаек, шайб и, при необходимости, стопорных элементов. Затяжку следует выполнять равномерно, чтобы обеспечить правильное распределение нагрузки.
Соединения, работающие под повышенными нагрузками или в сложных условиях эксплуатации, рекомендуется периодически проверять на отсутствие ослабления, повреждений, коррозии и износа.
