ГОСТ Р 52645-2006
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 30 | Хим. оксидное пропитанное маслом | 159328 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | 164319 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | Цинковое 9 мкм | 145393 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 24 | 156044 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 27 | ТД цинк 16-20 мкм | 114340 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 24 | ТД цинк 10-15 мкм | 193202 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | 147444 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | Цинковое 6 мкм | 147446 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 24 | 147471 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 24 | Цинковое 6 мкм | 147472 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 27 | Цинковое 6 мкм | 147483 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | ТД цинк 16-20 мкм | 112289 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 27 | 117940 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 30 | 117941 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 24 | ТД цинк 16-20 мкм | 160584 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 42 | ТД цинк 16-20 мкм | 130854 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 16 | 162661 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 30 | Цинковое 9 мкм | 113380 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 36 | 102713 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | ТД цинк 16-20 мкм | 151394 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | 120013 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | 135002 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 16 | 196835 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 36 | 182904 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 16 | ТД цинк 16-20 мкм | 103396 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | 110982 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 16 | 199427 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | ТД цинк 10-15 мкм | 163317 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | ТД цинк 40-50 мкм | 178082 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 27 | ТД цинк 21-30 мкм | 190242 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 27 | 158261 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 27 | 127147 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 30 | Цинковое 6 мкм | 154774 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 36 | ТД цинк 16-20 мкм | 126945 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | Цинковое 9 мкм | 162185 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 16 | 173813 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 42 | ТД цинк 16-20 мкм | 133434 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 16 | Цинковое 6 мкм | 132114 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 30 | 142335 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | 138175 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 36 | 114178 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | 112772 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 24 | ТД цинк 21-30 мкм | 168750 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | 147435 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | Цинковое 6 мкм | 147436 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 20 | Цинковое 6 мкм | 147437 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 22 | 147445 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 24 | 147470 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 24 | 147473 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 27 | 147482 |
Шестигранные высокопрочные гайки ГОСТ Р 52645-2006 применяются в качестве детали соединения стальных строительных конструкций, в том числе мостовых, а также для металлических конструкций.
Аналоги ГОСТ Р 52645-2006
| Стандарт-аналог | Примечание |
|---|---|
| DIN 6915 | Существуют различия практически во всех параметрах гайки с ГОСТ Р 52645-2006. Сфера применения идентична. |
| ГОСТ 22354-77 | ГОСТ Р52645-2006 пришел на смену ГОСТ 22354-77. Сфера применения идентична. |
| ISO 4775 | Практически идентичны с ГОСТ Р 52645-2006. |
Внимание! Термин «аналог» не всегда означает 100% взаимозаменяемости детали.

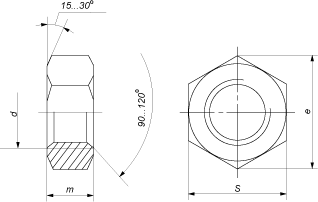

Схема стандарта ГОСТ Р 52645-2006
Таблица размеров болтов ГОСТ Р 52645-2006
ГОСТ Р 52645-2006 допускает возможность изготовления гаек уменьшенной высоты (Исполнение 2). Информация об отличии гайки с уменьшенной высотой представлена ниже в таблице.
|
Параметры гайки |
Номинальный диаметр резьбы, d |
||||||||||
|
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
M36 |
М42 |
М48 |
||
|
Шаг резьбы, P |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
|
Высота гайки (исполнение 1) , m |
не менее |
16,4 |
16,9 |
19,4 |
22,3 |
22,9 |
26,3 |
29,1 |
35 |
40,4 |
46,4 |
|
не более |
17,1 |
18 |
20,7 |
23,6 |
24,2 |
27,6 |
30,7 |
36,6 |
42 |
48 |
|
|
Высота гайки с уменьшенной головой (исполнение 2), m |
не менее |
14,5 |
16,5 |
17,5 |
18,4 |
21,4 |
23,4 |
23,4 |
28,4 |
33,2 |
37,2 |
|
не более |
15,6 |
16,6 |
18,6 |
19,7 |
22,7 |
24,7 |
24,7 |
29,7 |
34,8 |
38,8 |
|
|
Диаметр описанной окружности e, не менее |
29,6 |
35 |
37,29 |
39,55 |
45,2 |
50,85 |
55,37 |
66,44 |
72,1 |
83,4 |
|
|
Размер под ключ, S |
27 |
30 |
34 |
36 |
41 |
46 |
50 |
60 |
65 |
75 |
|
Все параметры в таблице указаны в мм.
Масса гаек ГОСТ Р 52645-2006
|
Номинальный диаметр резьбы, d |
Теоретическая масса 1000 шт. гаек, кг |
|
|
нормальной высоты (Исполнение №1) |
уменьшенной высоты (Исполнение №2) |
|
|
M16 |
56 |
50 |
|
М18 |
72 |
66 |
|
М20 |
89 |
80 |
|
М22 |
130 |
108 |
|
М24 |
183 |
171 |
|
М27 |
224 |
224 |
|
М30 |
266 |
266 |
|
M36 |
454 |
368 |
|
М42 |
740 |
611 |
|
М48 |
1144 |
921 |
Механические свойства гаек
|
Класс прочности |
Сопрягаемые болты |
Рекомендуемые марки стали |
Напряжение от испытательной нагрузки H/мм², не менее |
Твердость по Бринеллю, HB |
||
|
Класс прочности |
Наружный диаметр резьбы |
не менее |
не более |
|||
|
6 |
6,8 |
М42 |
40Х, 35Х, 35,40 |
785 |
229 |
353 |
|
8,8 |
М48 |
|||||
|
8 |
8,8 |
М36 |
785 |
|||
|
9 |
9,8 |
М30 |
932 |
|||
|
М42 |
40Х, 35Х, 35,40 |
1128 |
272 |
|||
|
М48 |
1128 |
|||||
|
10 |
10,9 |
М16-М27 |
40Х, 35Х, 35,40 |
1128 |
||
|
М36 |
40Х |
1245 |
||||
|
М42 |
1245 |
|||||
|
12 |
12,9 |
М16-М27 |
1668 |
|||
|
М30 |
1519 |
|||||
Дополнительная информация
| Параметры | Значение |
|---|---|
| Марки стали | 40Х (основная), 35Х, 35, 40 |
| Климатическое исполнение |
- У (для районов с расчетной температурой от –40°С и выше) |
| Класс точности | B |
| Поле допуска резьбы | 6H |
| Диапазон значений коэффициента закручивания резьбового соединения | - без покрытия не более 0,20 и не менее 0,14 - с произвольным покрытием не более 0,20 и не менее 0,11 |
| Дополнительные товары | - болт высокопрочный с шестигранной головкой ГОСТ Р 52644-2006 - шайба к высокопрочным болтам ГОСТ Р 52646-2006 |
Дополнительную информацию о технических характеристиках гаек ГОСТ 52645-2006 можно получить у менеджеров нашей компании.
